Анализаторы ситовые А 12, А 20, A-20x4, А 30, А 50

Анализаторы ситовые А 12, А 20, A 20x4, А 30, A 40, А 50 предназначены для сухого рассева в периодическом режиме сыпучих материалов на ряд фракций по крупности частиц.

Анализаторы относятся к оборудованию лабораторного класса.

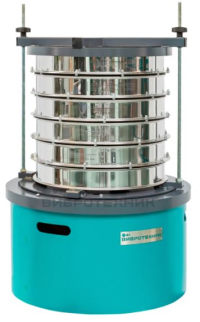

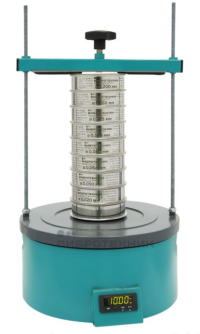

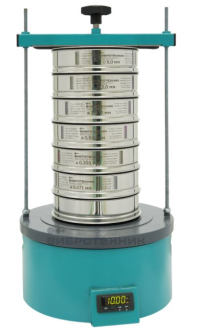

Анализатор ситовой А-12  Анализатор ситовой А-20   Анализатор ситовой А-20х4 Анализатор ситовой А-30   Анализатор ситовой А-40 Анализатор ситовой А-50
 A12 A20  A20x4 A30 A40 A50

Анализаторы могут применяться в различных отраслях промышленности, таких как:

горнодобывающая, металлургическая, строительная, химическая, пищевая, фармацевтическая, производство строительных материалов, производство химических удобрений, парфюмерная и многих других. Анализаторы могут применяться в работе научно-исследовательских и учебных институтов.

  • Подлежащий рассеву материал засыпается в верхнее сито, после чего пакет сит, поддон с кольцом и крышка фиксируются на приводе с помощью устройства крепления.
  • При включении привода пакету сит сообщаются возвратно-поступательные винтовые колебания, и материал перемещается по просеивающей поверхности по спирали: от центра к периферии сита.
  • Частицы материала размером менее величины отверстий в просеивающей поверхности просыпаются через нее и попадают на следующее сито, где цикл повторяется.

 Основными составными частями анализатора являются:

  • вибропривод с устройством крепления,
  • набор сит,
  • крышка,
  • поддон.

Набор сит с поддоном и крышкой устанавливается на плите вибропривода и закрепляется при помощи устройства крепления.

  • Сита изготавливаются диаметром 120 мм (сито С12), 200 мм (сито С20) или 300 мм (сито С30).
  • Высота сит составляет 38 или 50 мм.

*Описание конструкции сит дано в подразделе "Сита".

Устройство крепления состоит из траверсы и комплекта шпилек с гайками и контргайками.

В Анализаторах используются следующие марки виброприводов:

  • ВП-30, ВП-30Т , позволяющие устанавливать до 8 сит С12, С20 или до 6 сит С30 . Они обеспечивают проведение испытаний, регламентированных различными отраслевыми стандартами, в том числе и с комплектами сит ЛО 251, ЛО 251/1, КСИ, КП 131 и ряд других.
  • вибропривод ВП-50 , позволяет устанавливать до 12 сит С30 , что обеспечивает проведение испытаний с одновременным использованием большого числа сит, в том числе комплекта КП-109.

Тип вибропривода, количество установленных и дополнительных сит и промежуточных колец, а также размеры ячейки сетки и диаметры отверстий перфорированных пластин определяются условиями заказа.

Параметры

Модель

А12

А20

А30

A40

А50

Тип сит С12 С20 С20 С30 С30 C40 С50
Количество сит, шт., не более 6 6 4х6 5 12 10 5
Тип вибропривода ВП-30, ВП-30, ВП-50 ВП-30, ВП-50
ВП-30Т ВП-30Т ВП-30Т
Амплитуда колебаний
(в зависимости от массы сит), мм
0,25-1,5 0,25-1,5 1,2-2,2 0,25-1,5 1,2-2,2 2,0-4,0 1,2-2,2
Частота колебаний, кол./мин 1500
Напряжение питания, 50 Гц, В 220 220 220/380 220 220/380
Габаритные размеры, мм
длина 385 385 550 385 550 576 550
ширина 350 350 550 350 550 576 550
высота, не более 450 550 770 550 1070 1236 1070
Масса, кг, не более 24 26 88 27 87 141 95
Вибропривод ВП
Виброприводы моделей: ВП-30, ВП-30Т, ВП-50 и ВП-100 предназначены для сообщения колебаний установленным на них элементам вибрационного технологического оборудования.
