Назначение
Усилитель совместно с потенциостатом PS-65 может быть использован для самых разных задач, в которых требуются токи до 15 А в одной или обеих полярностях: исследование и испытание химических источников тока и их компонентов, электролиз, электроосаждение или экстракция металлов, испытание высокопроводящих материалов и многие другие.
Особенности
- Использование всех рабочих режимов, включая: стационарные, развертки, хроно, все импульсные и импедансные техники;
- Доступен программатор, планировщик и весь их функционал;
- Полностью функционален компонентный интерфейс потенциостата как по цифровому интерфейсу управления внешними модулями, так и по оцифровке аналоговых сигналов внешних устройств;
- Автоматические диапазоны тока (3 шт);
- Полностью функциональны 4 потенциальных Auх входа потенциостата (8-ми электродная схема).
Технические характеристики
|
Характеристика |
Значение |
|
Количество каналов |
1 |
|
Максимальное напряжение |
11 В |
|
Диапазоны потенциала |
2 диапазона: 5 В, 9 В |
|
Диапазоны тока |
3 диапазона: 15 А (усилителя), 2 А и 200 мА (потенциостата) |
|
Минимальный рабочий ток |
1 мА |
|
Максимальная поляризующая мощность |
135 Вт |
|
Максимальная нагрузочная мощность |
130 Вт |
|
Диапазон частот измерения импеданса |
50 кГц – 10 мкГц (FRA неактивен с усилителем) |
|
Максимальная амплитуда переменного сигнала при измерении импеданса в гальваностатическом режиме |
Диапазон 15 А: 1.4 А; Диапазон 2 А: 150 мА; Диапазон 200 мА: 15 мА |
|
Подключение электрохимической ячейки |
2, 3, 4, 5, 6, 7, 8 электродов |
|
АЦП / ЦАП |
4х20 бит / 20 бит |
|
Скорость регистрации данных |
до 2 кГц в потоковых режимах, до 250 кГц в импульсных режимах |
|
Аналого-цифровой интерфейс |
2 аналоговых входа АЦП, синхронных с током и потенциалом. Цифровой выход для управления внешними модулями SmartStat |
|
IR-компенсация ПОС |
Нет |
|
Аналоговые входы-выходы |
Есть |
Комплектация
- Усилитель BS-150, основной блок
- Сетевой шнур питания
- Силовой кабель SmartTwist для подключения обоих токовых электродов
- Крепежные винты с гайками для подключения измерительного кабеля 2шт
- Кабель DSUB-25
- Руководство по эксплуатации
Описание

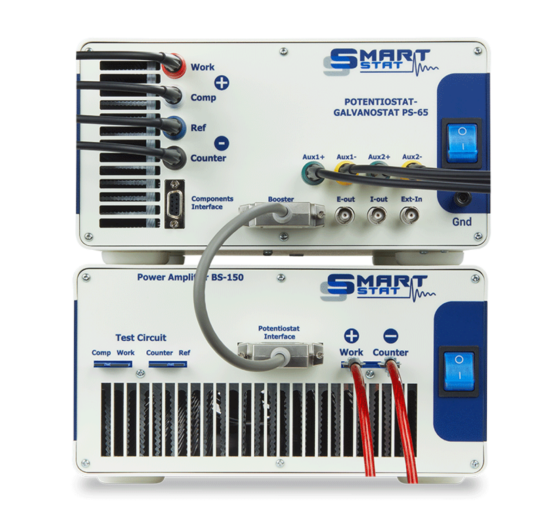

Усилитель тока BS-150 является дополнительным внешним модулем, подключаемым к специальному интерфейсу потенциостата PS-65. При этом получается установка с максимальным рабочим током 15 ампер в обеих полярностях, то есть ее можно использовать не только для работы с химическими источниками тока, но и для проведения электролиза. Полностью сохраняется весь функционал потенциостата PS-65 за исключением максимального напряжения и младших диапазонов тока.
Максимально простое и удобное подключение, пользователь видит в управляющей программе SmartSoft всю установку как один прибор с тремя полностью автоматическими диапазонами тока (2 старших от потенциостата и один от 15 А усилителя).
Усилитель тока можно легко отключить и получить полный функционал исходного PS-65 со всеми диапазонами тока и максимальным напряжением, что, таким образом делает эту установку очень универсальной.
Усилитель тока BS-150 не предназначен для самостоятельной работы без управляющего потенциостата (PS-65)
